V3回路(Variable Valve Voicing)
V3回路は、入力音源に合わせて、最適な特性が得られる回路です。ボーカル|ギター|ベース|キーボード|パーカッション等、様々な入力ソースに対し16種類のプリセットがあります。これらは、プロのエンジニアがプリセットしているので、ツマミを回すだけで簡単にプロのサウンドを得られます。
プリセット
ニュートラル
原音に対して忠実で、透明感のある設定です。
・FLAT:ニュートラル・フラット
・VOVCAL:ニュートラル・ヴォーカル(マイク)
・GUITAR:ニュートラル・ギター
・BASS:ニュートラル・ベースギター
ウォーム
真空管ならではの、温かさがある設定です。
・E-KBD:ウォーム・エレクトリック・キーボード
・E-GTR:ウォーム・エレクトリック・ギター
・VOCAL:ウォーム・ヴォーカル・マイク
・VALVE:ウォーム・バルブ
ウォーム+OPL
音圧の高い信号やピークの大きな信号に有効な、リミッターが効いたウォームな設定です。
・MULTI:マルチに使えるウォームサウンド+OPL
・VOCAL:ヴォーカル用ウォーム+OPL
・A-CTR:アコースティック・ギター用ウォーム+OPL
・PIANO:ピアノ用ウォーム+OPL
ニュートラル+OPL
クローズ・マイクなど音圧の高い信号やピークの大きな信号に有効なリミッターが効いていて、かつ自然なサウンドの設定です
・BASS:ニュートラル・ベースギター+OPL
・A-GTR:ニュートラル・アコースティク・ギター+OPL
・PERC:ニュートラル・パーカッション+OPL
・LIMIT:ニュートラ・ルリミット
チューブ・プリアンプ部
12AX7真空管を使用しています。トータルの最大ゲインは70dBあり、どんなマイクにでも対応できます。

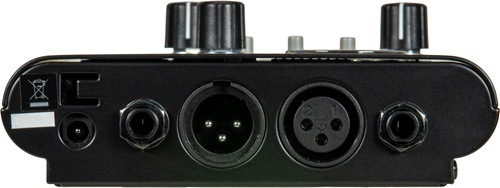

入出力
・平衡XLR
・不平衡¼″フォーン
出力はXLRとフォーンを同時に出力可能です。

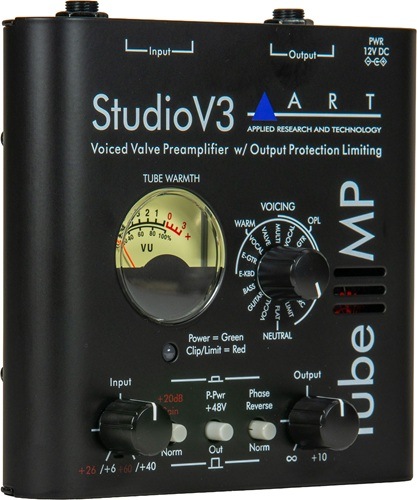

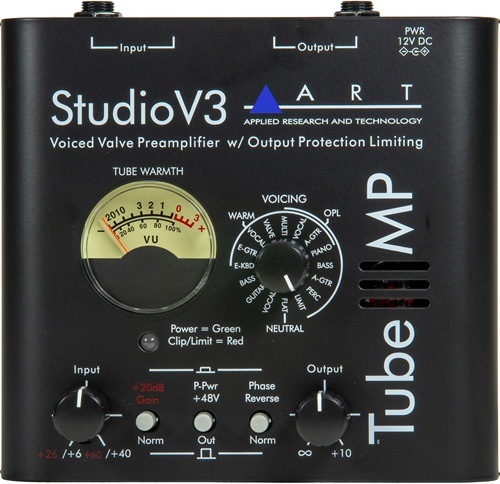

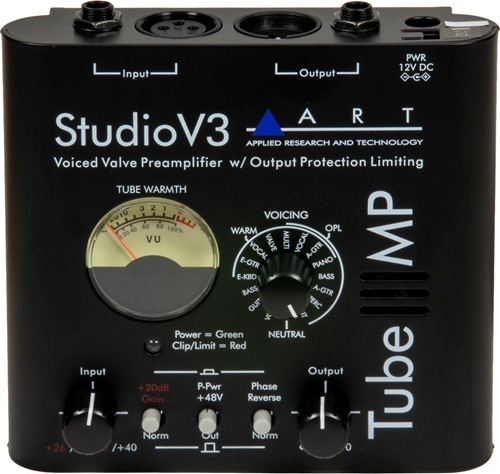

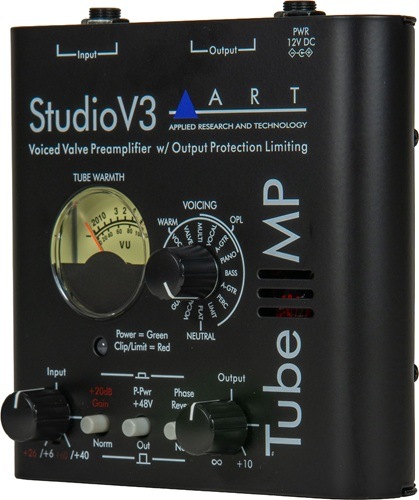

コントロール
・インプット
・アウトプット
・+20dBゲイン・スイッチ
・+48Vファントム電源スイッチ
・位相反転スイッチ
インプット・ゲイン
+20dBゲイン・スイッチで +6〜+40dB or +26〜+60dB に設定できます。
LED
クリッピングを表示するLEDは、信号が過大入力になると緑から赤に変わります。
OPL
リミッターは、出力ピーク信号を正確にコントロールするART独自のOPL(アウトプット・プロテクション・リミッター)です。OPLは出力レベルをコントロールし、ハードディスク・レコーダーなど、次に接続する機器を入力オーバーによるクリップから保護します。
TUBE WARMTH VUメーター
VUメーターは真空管回路の出力を表示します。メーターのレベルが-20〜-3ではクリーンなサウンドです。レベルを上げると、真空管がオーバードライブし、倍音成分が増えサウンドに温かみが加わります。
特長
・V3回路
・OPL出力保護リミッター
・楽器を直接入力可能なハイ・インピーダンス入力
・厳選した真空管12AX7使用
・VUメーター搭載
・ファントム電源搭載
・位相反転スイッチ
ノート

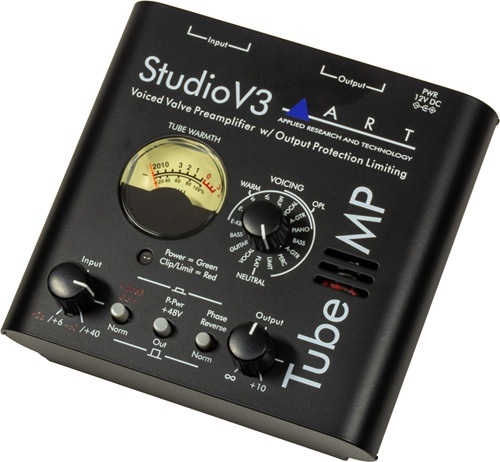

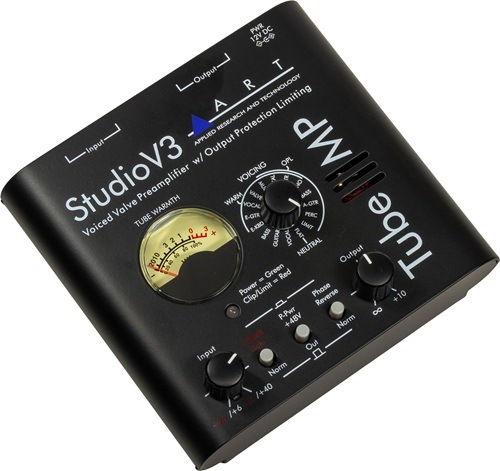

Tube MP Studio V3 Uは、以前のモデル(Tube MP Studio V3)がユニバーサル仕様にモデル・チェンジしたものです。電源の仕様が変更になり、世界中でお使いいただけるようになりました。
・入力:100〜240V
・出力:12V DC センター㊉、1.0A
スペック
寸法 127H × 140W × 51H mm
重量 681g
入力端子 XLR (バランス)、 ¼″ TS
出力端子 XLR (バランス)、 ¼″ TS
入力インピーダンス XLR、 ¼″ : 2k Ω、 840k Ω
出力インピーダンス XLR、 ¼″ : 600 Ω、 300Ω
最大入力レベル(XLR) +14dBu
最大入力レベル(1/4″) +22dBu
最大出力レベル(XLR) +28dBu
最大出力レベル(¼″) +22dBu
CMRR >75dB (代表値 @ 1 kHz)
周波数特性 10HZ to 30kHz、 ±0.5dB
ダイナミック・レンジ >100dB (20〜20kHz) 代表値
THD <0.1 % (代表値 )
最大ゲイン XLR to XLR : 70dB (代表値 )
¼″ to ¼″ : 54dB (代表値 )
XLR to ¼″ : 64dB (代表値 )
¼″ to XLR : 60dB (代表値 )
EIN XLR to XLR : -129dBu (A特性)
¼″ to ¼″ : -105dBu (A特性)
真空管 厳選した12AX7A 双三極管
電源 入力:100〜240V
出力:12VDC、センター㊉、1.0A
